液壓閥門網站推廣哪家好呢？今天讓我們一起來分享一下液壓閥門網站推廣案例：佛山康百智機械公司

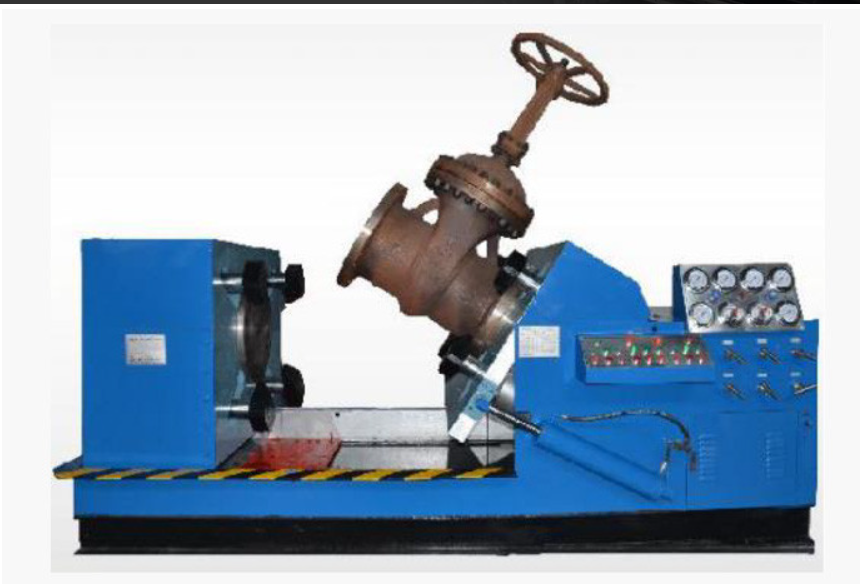

佛山康百智機械公司的YFJ-B600 型 液壓閥門測試臺是我公司多年生產閥門檢測設備技術的基礎上嚴格按照 ISO9001 質量管 理體系進行管理生產。產品符合 GB/T13927-2008《通用閥門壓力試驗》、GB/T26480-2011《閥門的試驗與 檢測》和 AP1598 美標等有關標準。 液壓閥門測試臺集液壓、機械、電器及介質貯存循環組合于一體，具有結構合理、功能完善、性能穩 定、自動化程度高等優點，廣泛應用于公稱通徑 DN250-600mm 的直通法蘭式閥門的高、中、低壓密封和強 度等性能的試驗，是閥門制造、石油石化、天然氣、給排水工程、電站電廠、閥門維修站等行業單位最理 想的閥門試驗檢測設備。
一、YFJ-B600 型結構及工作原理
文章整理：液壓閥門網站推廣哪家好http://www.kbzjx.com/
1、YFJ-B600 型 液壓閥門測試臺由液壓系統、電器控制系統、高低壓水泵供壓裝置系統、油壓、水氣壓儀 表系統、控制閥門系統、夾緊工作臺系統和液壓介質儲存循環水箱組成，測試過程與結果，符合有關規定 和要求。
2、測試臺采用法蘭端面密封、抱壓爪直接夾緊閥門法蘭背面壓緊，夾緊機構由夾爪的夾緊油缸直接驅動 來工作，夾爪軸向可以進退，不受法蘭厚度限制。徑向移動由油缸和杠桿組成，實現各夾爪徑向同步移動， 徑向夾爪可以進退.不受閥門法蘭直徑限制。對測試閥門無外力影響。
3、測試臺左端可左右水平移動，試壓不受測試閥門結構長度限制；右端可翻轉 90 度，便于進行閥門的密 封和氣密性能檢測。
4、高壓水泵由 4-7bar 氣系統作動力，經過電器控制換向閥自動換向，使高壓水泵自動往復運動工作，利 用吸水單向閥和出水單向閥互換不斷向被試閥門供壓，達到被試閥門所需壓力要求。
5、適用于法蘭式閥門 1.1 倍公稱壓力高壓水密封試驗，1.5 倍公稱壓力高壓水殼體試驗，4-7bar 低壓氣 密試驗。
6、工作過程：根據閥門的公稱通徑和壓力調整油缸壓緊壓力（參照壓力對照表）——壓緊工件——打開2低水泵快速注水——打開高壓水泵——保壓計時——卸壓、復位。
7、移動工作臺設有壓力推動和無力帶動功能。防止測試閥門時損壞設備和閥門。
8、設壓緊油缸與介質壓力互鎖功能：當測試閥門腔內有壓力時，壓緊油缸不能松開。防止操作失誤 時起保護作用。
9、需方自備 46#抗磨液壓油，外徑 10mm 氣管，8bar 氣源，電纜線
三、主要技術參數：
1.測試閥門類型：直通法蘭式閘閥，球閥，截止閥，止回閥。
2.裝夾方式：夾爪夾緊法蘭背面，對閥體沒有外力影響。
3.閥門與盲板密封方式：端面 O 型圈密封，能觀察泄露位置。
4.試壓介質：水或 4-7bar 低壓氣（空氣或氮?dú)猓?nbsp;
5.完成試驗項目：1.5 倍公稱壓力殼體試驗，1.1 倍公稱壓力高壓液體密封試驗；4-7bar 低壓氣密試 驗。
6.測試范圍：DN250-600，祥見試壓范圍表。
7.測試閥門結構長度：610-1067mm。
8.測試閥門法蘭直徑：? 460-840mm。
9.測試閥門法蘭厚度：26-70mm。
10.右工作盤可 90°翻轉，左移動架可以左右移動。
11.工作盤間距：450-1500mm。
12.左右夾緊油缸：4X? 160mm。
13.最大夾緊力：150 噸。
